在智能建筑與數字化空間的構建中，弱電系統如同人體的神經網絡，而綜合布線系統則是這一神經網絡的核心骨架。一套規范、精細、前瞻的布線工藝，直接決定了網絡的性能、穩定性、可擴展性與使用壽命。下面環宇智能與您一起來了解一下：弱電施工中的綜合布線工藝全流程。

【六大子系統工藝詳解】

工作區子系統

工藝要點：

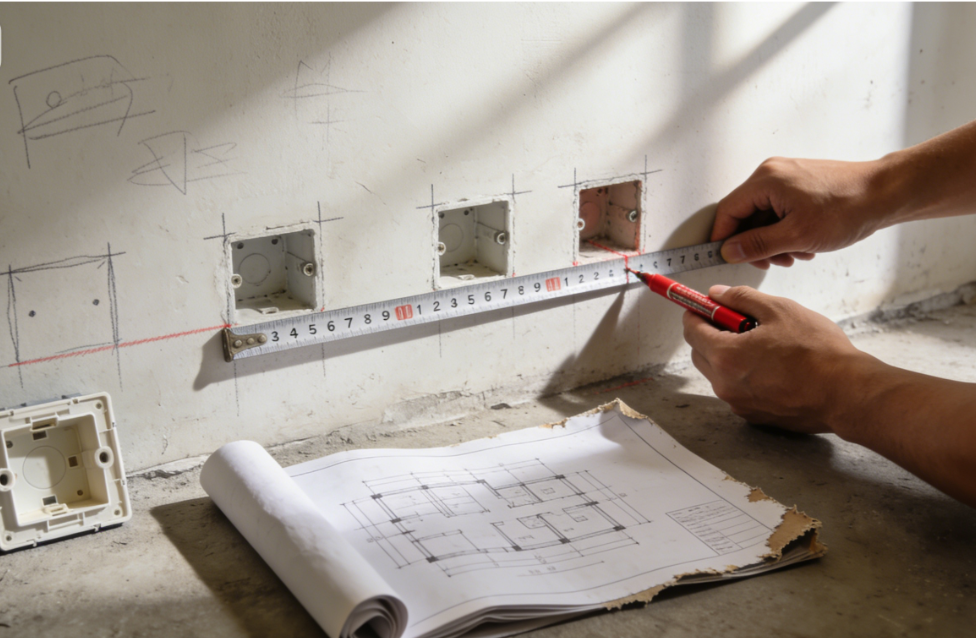

信息點位定位：根據家具布局圖精準定位，高度通常距地30cm（地面插座）或120cm（墻面插座），與電源插座保持20cm以上距離，避免干擾。模塊端接：使用專業打線刀，按T568A或T568B標準（同一項目必須統一）將線纜壓入信息模塊，剪除多余線頭。端接后應使用測試儀檢查通斷。面板安裝：安裝平整、牢固，標簽清晰（建議包含點位編號、用途）。

水平（配線）子系統

工藝要點：

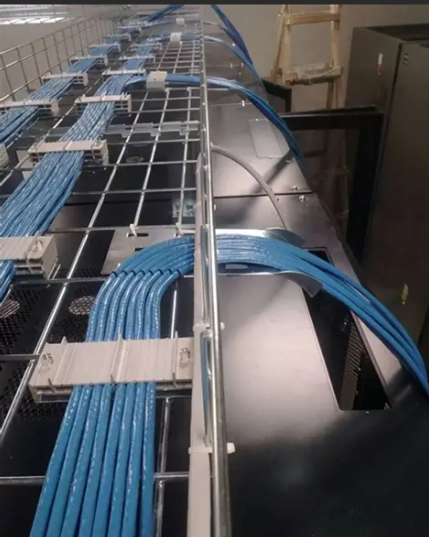

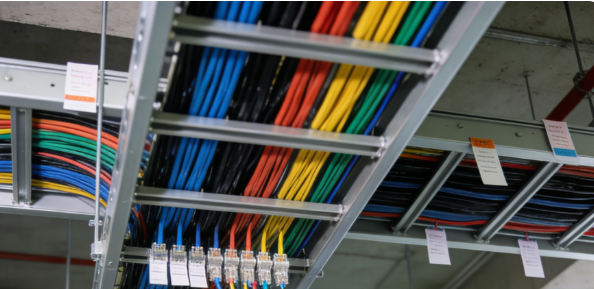

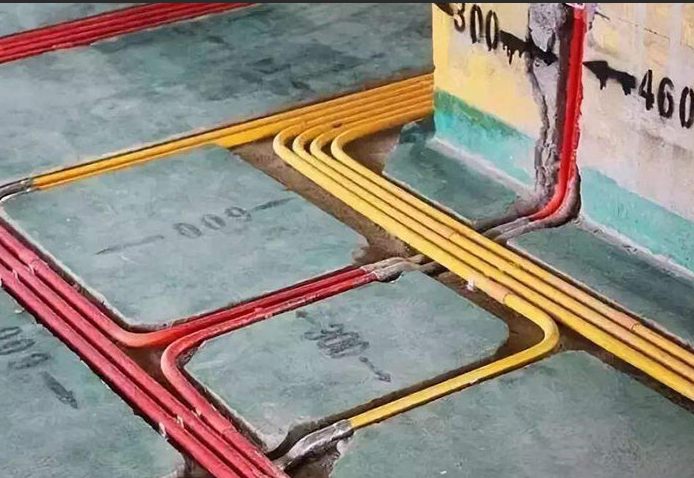

線纜敷設：橋架/線槽路徑：沿天花板、墻體內預埋的橋架或PVC線槽敷設，橫平豎直，固定牢固。線纜拉力：牽引力不超過線纜張力的80%（約110N/4對雙絞線），避免過度拉扯導致內部絞距變形，影響電氣性能。彎曲半徑：非屏蔽雙絞線（UTP）彎曲半徑不小于線纜外徑的4倍，屏蔽線纜不小于8倍。捆扎與標識：每間隔1.5米使用尼龍扎帶整齊捆扎，但不宜過緊。兩端必須立即粘貼唯一標識。 與強電隔離：與電力電纜平行敷設時，間距應大于30cm；交叉時，宜成直角，以減小干擾。

工藝要點：

機柜/配線架安裝：機柜穩固接地，配線架安裝位置合理，預留散熱與操作空間。

跳線管理：

端接：在配線架上端接水平線纜，同樣采用T568A/B標準，使用打線刀一次壓入并切斷。

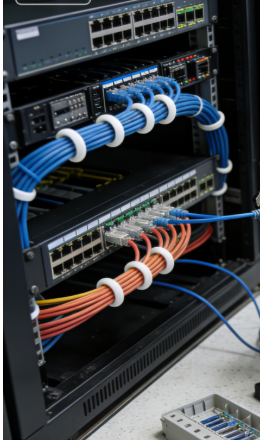

理線：采用“瀑布式”或“逆向理線”法，通過理線器使跳線整齊有序，便于維護和散熱。標簽系統必須清晰、持久。

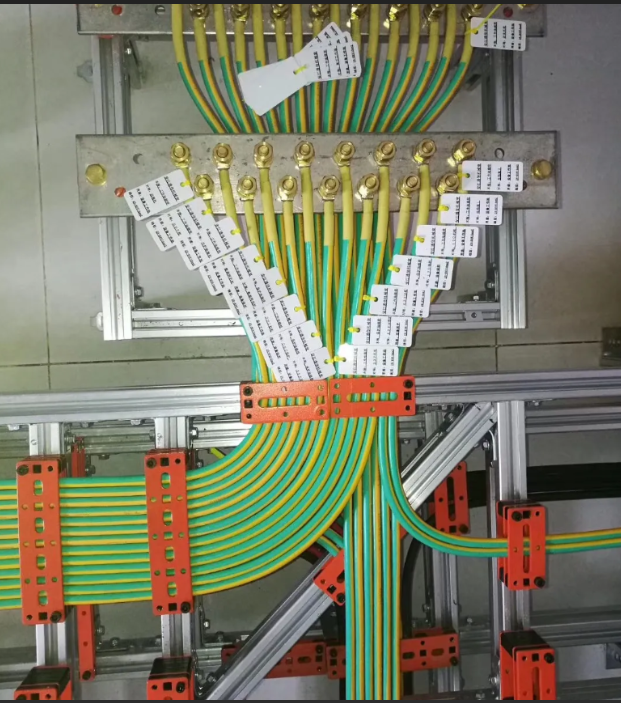

接地：屏蔽系統、機柜、配線架均需可靠接地，接地電阻符合規范。

垂直（干線）子系統

工藝要點：

大對數線纜/光纜敷設：通常位于弱電豎井內。線纜在橋架中應自然平直，無扭絞。

防火封堵：線纜穿越樓板、墻體后，必須使用防火泥、防火包等材料進行嚴密封堵，以滿足防火分區要求。

設備間子系統

工藝要點：與管理間類似，但規模更大。核心是設備布局規劃：核心交換機、服務器配線架、光纖配線架（ODF）等應按功能分區布置，連接跳線應整齊劃一，標簽系統完備。

進線間與建筑群子系統

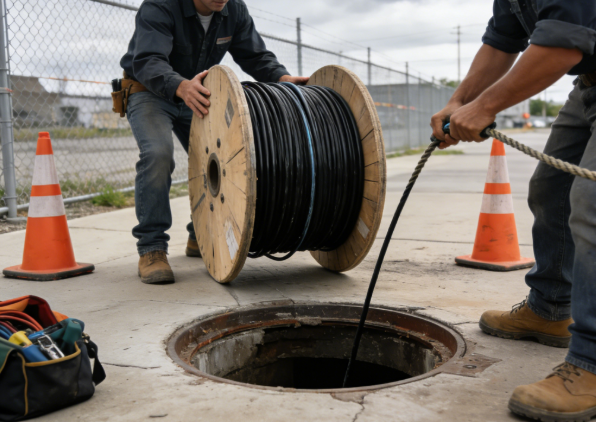

工藝要點：關注外部線纜的引入、防雷接地保護，以及與其他建筑連接的管道、手井的防水、防潮處理。

【關鍵專項工藝】

  線纜端接工藝

工藝的最終價值由測試驗證：

連通性測試：驗證每一條鏈路兩端連通無誤。

認證測試（關鍵）：使用福祿克（Fluke）等專業認證測試儀，對每一條銅纜鏈路進行包括接線圖、長度、衰減、近端串?dāng)_（NEXT）、回波損耗（RL）等全參數測試，并出具符合Cat5e/Cat6/Cat6A等標準的測試報告。

光纖測試：使用光源/光功率計測試鏈路衰減，或使用OTDR測試曲線。

文檔交付：竣工時必須交付綜合布線系統圖、點位平面圖、機柜配線圖、測試報告、標簽系統對照表等全套文檔。
